视频信号接口不同有什么区别(VGA、DVI、HDMI)
发布时间:2018-07-27 15:48:38   浏览次数:
分享到:
0


视频信号接口不同有什么区别(VGA、DVI、HDMI)

        家里的高清电视越来越普遍,而这些高清电视大多带了VGA、DVI、HDMI的接口。笔记本电脑的屏幕太小,办公的人大多想要外接一个显示器。所以,明白这三种视频信号接口的区别,是选购合适显示器的前提。
 提前说明下:三种接口的转接头都存在公针和母针的区别,购买转接线时要注意需要的是公针头还是母针头。
1VGA接口

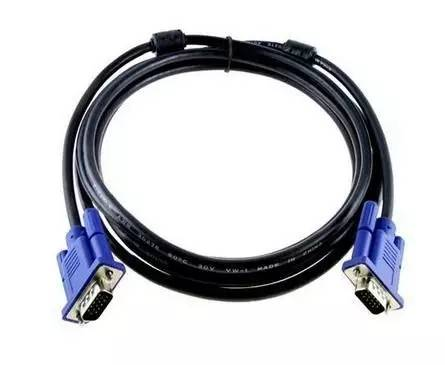

 VGA接口应用范围非常广泛,是三种接口中最先推出的标准,VGA接口,也叫D-Sub接口。

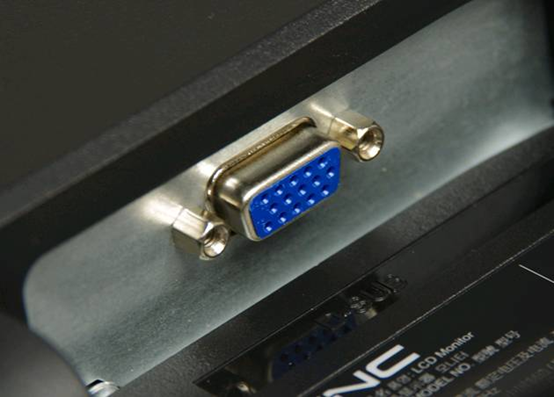

 虽然液晶显示器可以直接接收数字信号,但很多低端产品为了与VGA接口显卡相匹配,因而采用VGA接口。VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。
VGA接口是显卡上应用最为广泛的接口类型,绝大多数的显卡都带有此种接口。

所以使用VGA的视频接口相当于是经历了一个数模转换和一次模数转换。信号损失,显示较为模糊。

1DVI接口

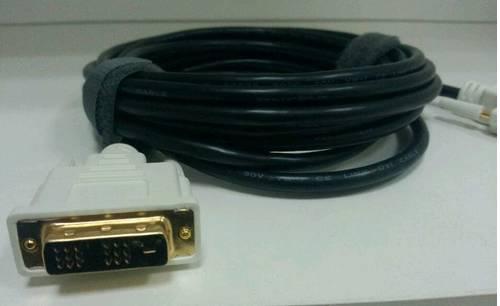

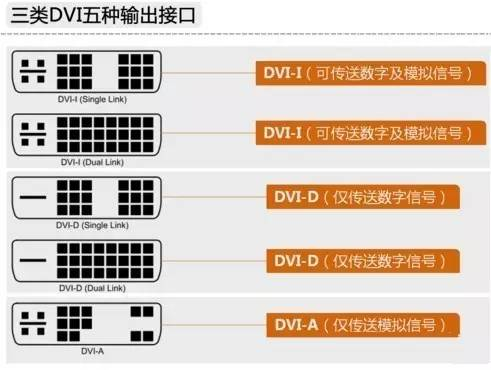

 DVI接口是在1999年推出的接口标准。DVI接口的传输信号采用全数字格式。DVI接口有多种规格,DVI一共分为5种标准。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型。




 DVI-A是一种模拟传输标准,晚期的大屏幕专业CRT中能看见。不过由于和VGA没有本质区别,性能也不高,因此DVI-A事实上已经被废弃了。

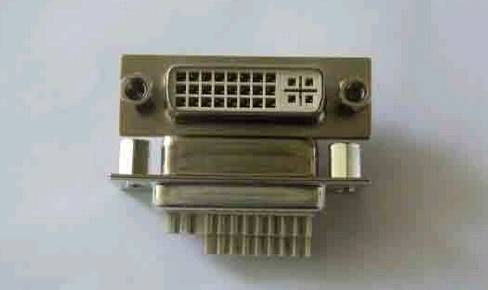

      18+5和24+5这种规格都属于DVI-I,多出来得4根线用于兼容传统VGA模拟信号。DVI双通道接口可支持不同的刷新率以及更高的分辨率,单通道的接口刷新率之固定在60Hz。



(18+1)

(24+1)

(24+5)
DVI-I 18+5(单通道) 支持最大分辨率1920*1200 60Hz
DVI-I 24+5(双通道) 支持最大分辨率2560*1600 60Hz 1920*1200 120Hz
DVI-D 18+1(单通道) 支持最大分辨率1920*1200 60Hz
DVI-D 24+1(单通道) 支持最大分辨率2560*1600 60Hz 1920*1200 120Hz
1HDMI接口
  HDMI接口传输的也是数字信号,所以在视频质量上和DVI接口传输所实现的效果基本相同。
HDMI接口还能够传送音频信号。假如显示器除了有显示功能,还带有音响时,HDMI的接口可以同时将电脑视频和音频的信号传递给显示器。

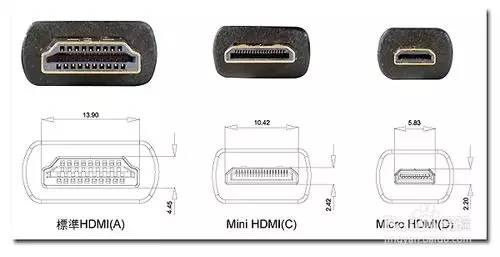

       HDMI有三个接口。主要考虑到设备的需要。如数码相机的体积小,需要小的接口,就使用micro HDMI。三种接口只是在体积上有区别,功能相同。


VGA和DVI的区别:
  VGA模拟信号的传输比较麻烦,首先是将电脑内的数字信号转换为模拟信号,将信号发送到LCD显示器,由显示器再将该模拟信号转换为数字信号,形成画面展示在大家面前。
 正因为如此,中间的信号丢失严重,虽然可以通过软件的方法修复部分画面,但是随着显示器的分辨率越高画面就会越模糊。
  一般模拟信号在超过1280×1024分辨率以上的情况下就会出现明显的误差,分辨率越高越严重。但DVI接口考虑的对象是PC,对于笔记本、平板电视的兼容能力一般。
另外DVI接口出于兼容性考虑,预留了不少引脚以支持模拟设备,造成接口体积较大,效率很低

DVI与HDMI区别
1、新增了对新型无损压缩数字音频格式Dolby TrueHD和DTS-HD Master Audio的支持。
2、更高的刷新率:在同样1920x1080分辨率的模式下,HDMI1.3提供165Hz刷新率比双通道DVI接口的120Hz刷新率更高。
3、以太网络通道:HDMI规格1.4在缆线中增加了数据通路, 来达成双向高速的传送。有此功能的设备在连结后,将可用以太线100Mb/秒的速度发送和接收数据, 并使这些设备立即成为IP基础的设备。
  HDMI以太网络通道可让集成互联网功能的HDMI设备,无需使用其他以太网络线缆,即可与其他HDMI设备共享其互联网连线。此一新功能同时也提供HDMI设备间共享内容所需的互连架构。
4、更高的分辨率:支持3840×2160 24Hz/25Hz/30Hz;4096×2160 24Hz分辨率。新规格支持4096×2160分辨率,使得HDMI界面得以用许多数字影院所采用的同等标准分辨率的内容传输。而双通道DVI接口只能支持到2560x1600分辨率。

VGA与HDMI区别
HDMI除以上的特点和是数字信号传输外,标准HDMI接口大小(宽约14MM,高约4.5MM)比VGA(宽:16MM,高约:7.9MM)更省空间,但HDMI线材制造价格更高。
扩展知识
VGA、DVI、HDMI相互转换的说明
1、 VGA和DVI互转:模拟信号和数字信号的转换,视频信号损失,造成失真。最好不要这样转换。
2、 DVI和HDMI互转:都是数字信号,转换不会发生是真。可以转换。但是从HDMI转换成DVI时会自动舍去音频信号。
